  • 市政管道工程識圖知識大全,再也不會(huì )分不清~
    來源:順鑫路橋 發布日期:2022-4-7
    被閱讀:860次

    施工圖識讀是所有工程人的必修技能之一,今天就給各位分享一下,在市政管道工程中常見的工程圖都應該怎么識讀吧。

    ?管道材料

    t019c930169ed9f764f

    一、基本要求


    ①具有足夠的強度和一定的剛度。

    ②管道內壁表面光滑,減小水流阻力。

    ③具有一定的耐腐蝕能力。

    ④具有足夠的密閉性。

    ⑤易加工,經濟。


    二、常用管材

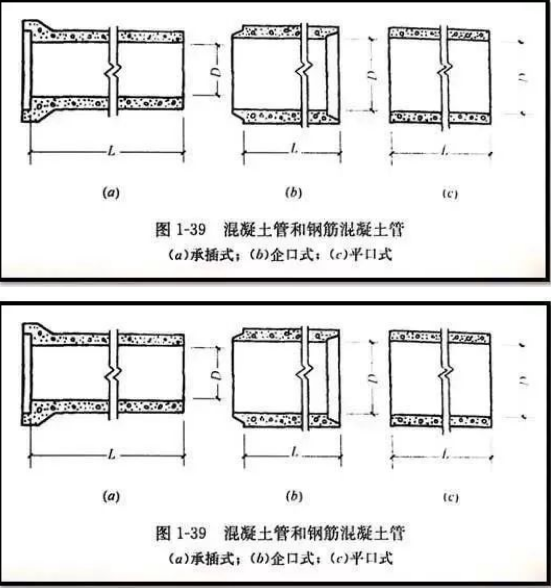

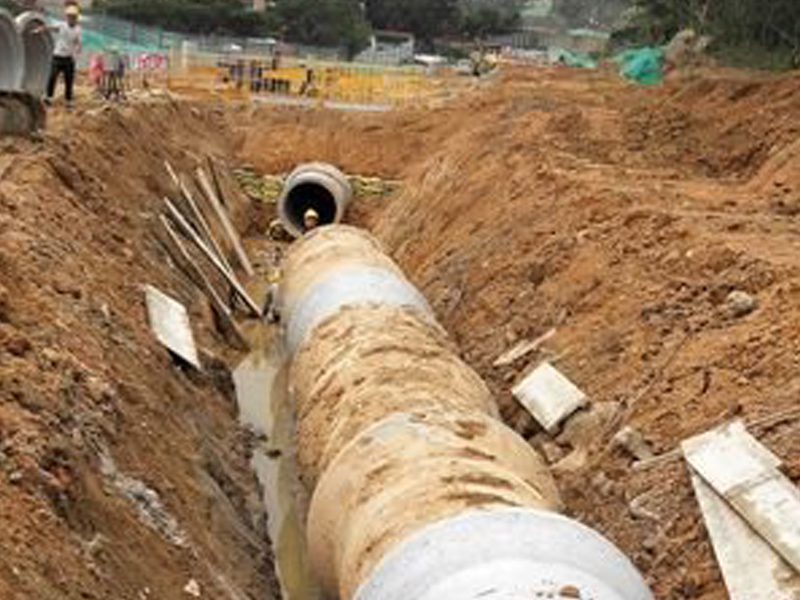

    1、混凝土管和鋼筋混凝土管

     強度高,取材方便;抗酸堿及抗滲性差,接頭多,自重大,運輸中易破損。

    適用于土質不良地段,穿越鐵路,道路時。

    管口形式:承插,平口,企口。


    1649297455(1)

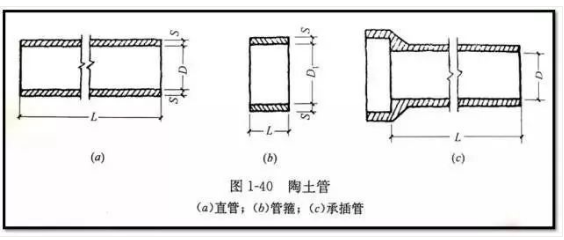

    2、陶土管

    上釉后管壁光滑,抗滲,抗腐蝕;易碎,強度低。

    適用于排除酸性工業廢水或地下水有侵蝕性時。

    管口形式:承插,平口。

    1649297578(1)

    3、金屬管

     強度高,抗滲,管壁光滑,接口少;價格高,易腐蝕。

    適用于抗震等級高,地下水位高或承受高壓,流砂嚴重或對滲漏要求特別高的地段。

    管口形式:法蘭,承插。

    常見管材:鋼管,鑄鐵管。


    4、塑料管道

    施工方便,材質輕,內壁光滑;強度較低,剛性差,熱脹冷縮大,在日照下易老化。

    管口連接:粘接,電熔焊接。

    常見管材:UPVC硬聚氯乙烯,PE聚乙烯,PP聚丙烯。


    5、新型管材:HDPE高密度聚乙烯,FRP玻璃鋼,玻纖混凝土等


    三、給水管件

    1、配件在管道的轉彎,分支,變徑及連接其他設備處使用。

    如:三通,四通,彎頭,異徑管(變徑管),短管(變接口)等。

    2、附件

    輸配水控制

    止回閥:控制水流只朝一個方向流動,防止倒流。

    排氣閥:排骨管道中的氣體,減小水流阻力。

    泄水閥:排空管道,清除沉淀物。消防栓:消防車取水設施。

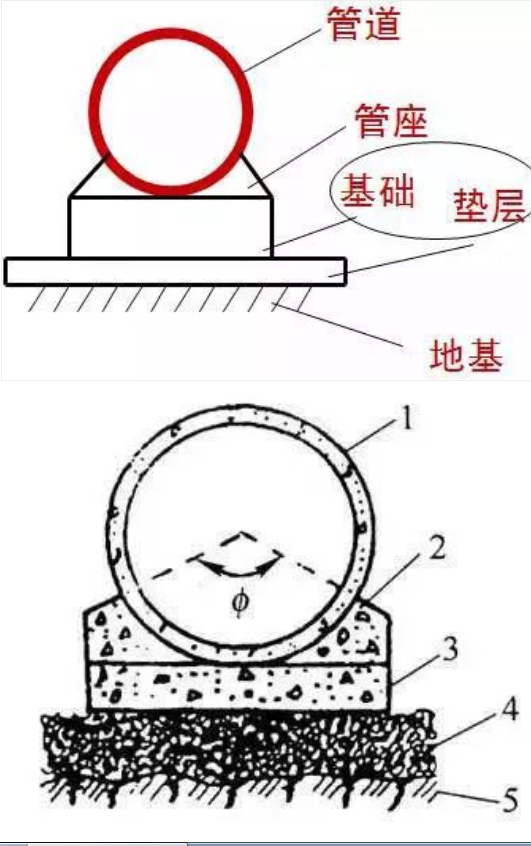

    一、基礎

    包括:地基,基礎,管座。

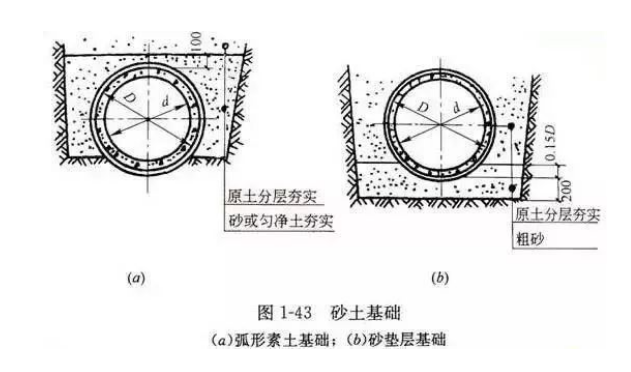

    1、砂土基礎

    弧形素土基礎,砂墊層基礎。

     適用于土壤條件非常好、無地下水的地區,管道直徑小于600mm,管頂覆土厚度在0.7~2.0m之間的管道,不在車行道下的次要管道及臨時性管道。

    1649298075

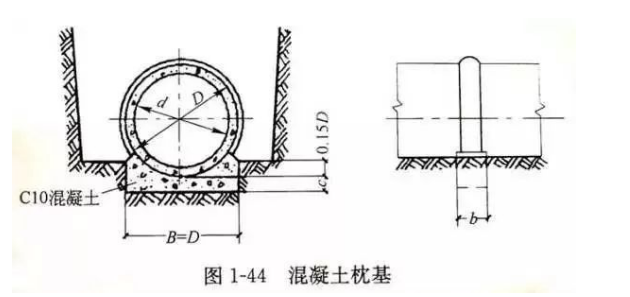

    2、混凝土枕基
    在管道接口下設混凝土墊塊。

    適用于土壤條件較好、無地下水的地區,給排水支管。

    1649298093(1)

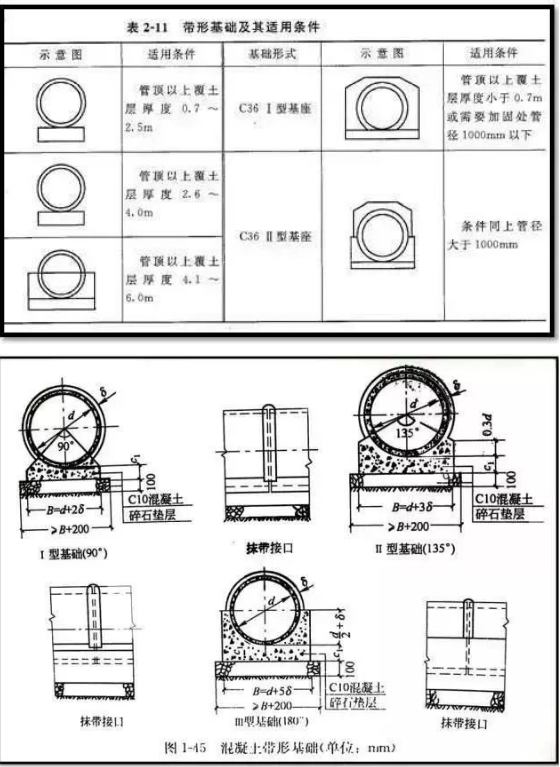

    3、混凝土帶形基礎沿管道全長鋪設帶狀水泥混凝土,適用于各種土質,特別是土壤條件差、震區、重要管道等。

    按管座的形式,分為90度、135度、180度、360度四種管座基礎,根據管道埋置深度選擇。

    1649298247(1)



    二、排水管道附屬構筑物

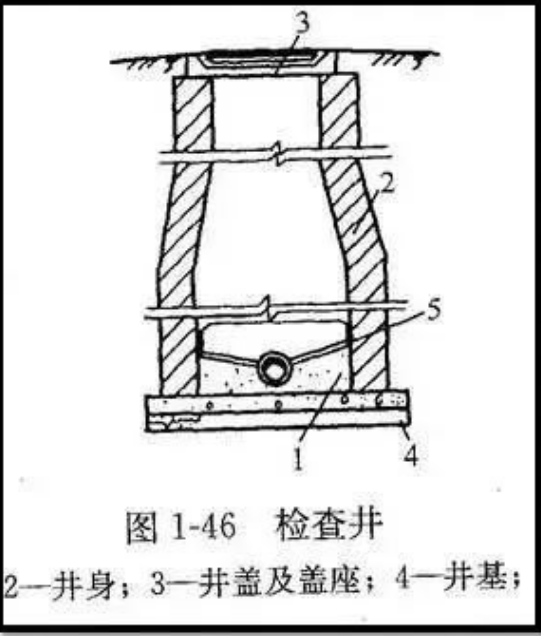

    1、檢查井

    功能:便于對管道銜接以及定期檢查和疏通。

    位置:管道交匯,轉彎,尺寸或坡度改變處,跌水,相隔一定距離的直線段上。

    構造:由井底,井身,井蓋組成。

    1649298392

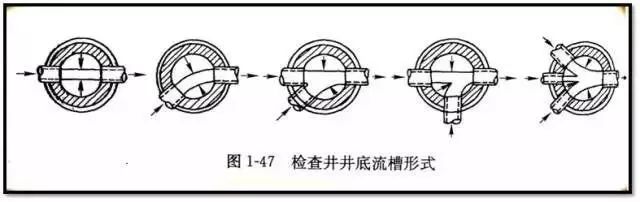

    ①井底一般采用低標號混凝土、基礎采用碎、卵石或混凝土;

    宜設流槽,并使流槽底具有一定坡度,以降低水流阻力,防止淤積;

    流槽兩側至井壁間應有不小于20cm的寬度,以便于養護人員下井時立足,即溝肩。

    微信圖片_20220407102733

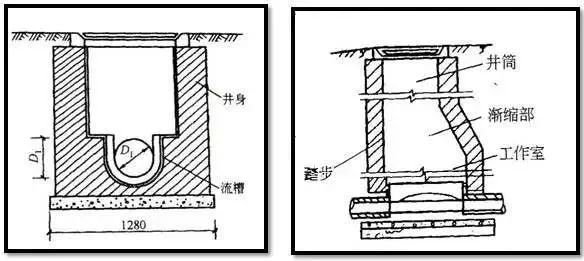

    ②井身

    以磚、石砌筑,也可以鋼筋混凝土現澆。

    不需要下井的淺檢查井,井身為直壁圓筒形;需要下井的其井身在構造上分為井室、漸縮部、井筒三個部分。

    井室直徑不小于1m,井筒直徑不小于0.7m。井室與井筒間以漸縮部連接。也可在井室上加鋼筋混凝土蓋板,在蓋板上砌筑井筒。

    微信圖片_20220407102831

    ③井蓋

    由井蓋和蓋座組成,常用采用鑄鐵、鋼筋混凝土等。

    為防止雨水流入,蓋頂應略高于地面。

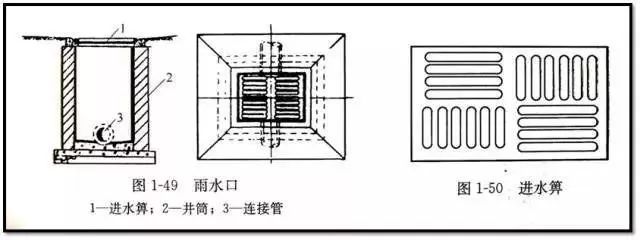

    2、雨水口

    功能:收集地表徑流的雨水,將其引入雨水管道。

    位置:道路交叉口,直線上一定距離(25-50m)處,路緣石低洼地。

    構造:由基礎,井箅,井筒,連接管組成。

    微信圖片_20220407102944

    三、給水管道附屬構筑物

    1、閥門井

     功能:安裝各種給水管道附件,方便操作和養護。

    2、泄水閥井

      功能:排除泄水閥所排放水,由濕井與閥門井相連組成。

    3、支墩

     功能:防止管道的承插接口因承受過大的水流推力,而導致接口脫落。

    位置:彎管、三通、變徑等位置。


    ?管道工程圖一般規定


    一、標高

     壓力管應標注管中心標高。

     溝渠和重力管應標注溝(管)內底標高。

      二、管徑

    公稱直徑:DN,常用于金屬管材。如:鑄鐵管DN25。

    外徑:D×δ,常用于不銹鋼管、無縫鋼管。如:不銹鋼管D108×4。

    內徑:d,常用于混凝土管、陶土管等。如:鋼筋混凝土管d300。

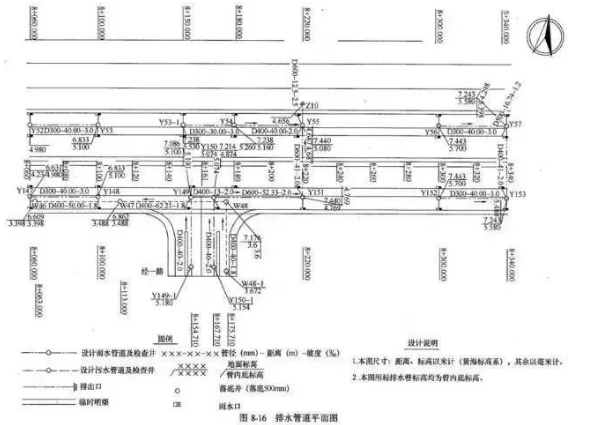

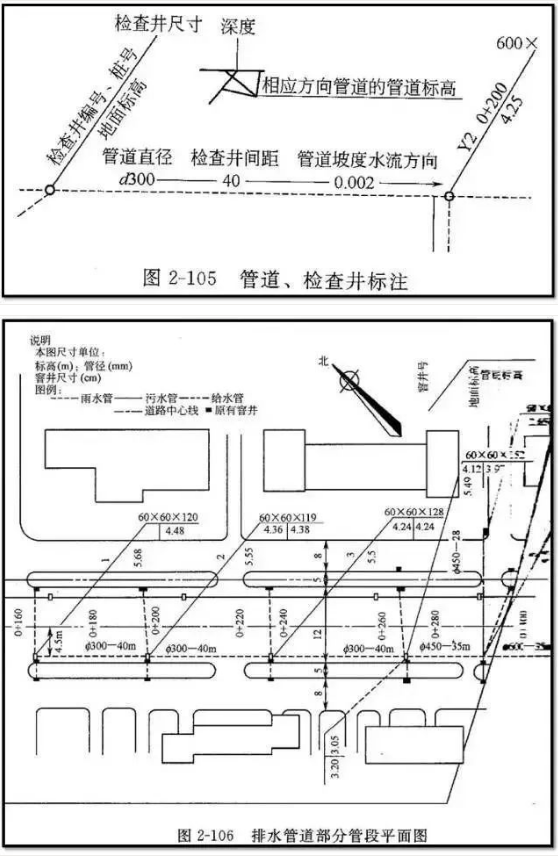

    ?平面圖

    圖示內容

    表明管道的平面位置,管道直徑、長度、坡度,檢查井位置、編號,水流方向等。

    比例:1:500或1:1000,與道路施工圖一致。

    方位:坐標網或指北針

    道路平面圖:中心線、邊線、樁號等

    管線:雨水Y、污水W、給水J,以不同的線型表示。

    附屬構筑物:圖例表示井編號,如W5,5號污水檢查井。

     標高:地面標高和管道標高

    管道:直徑、長度、坡度、流向。


    1649299015(1)

    1649299079(1)

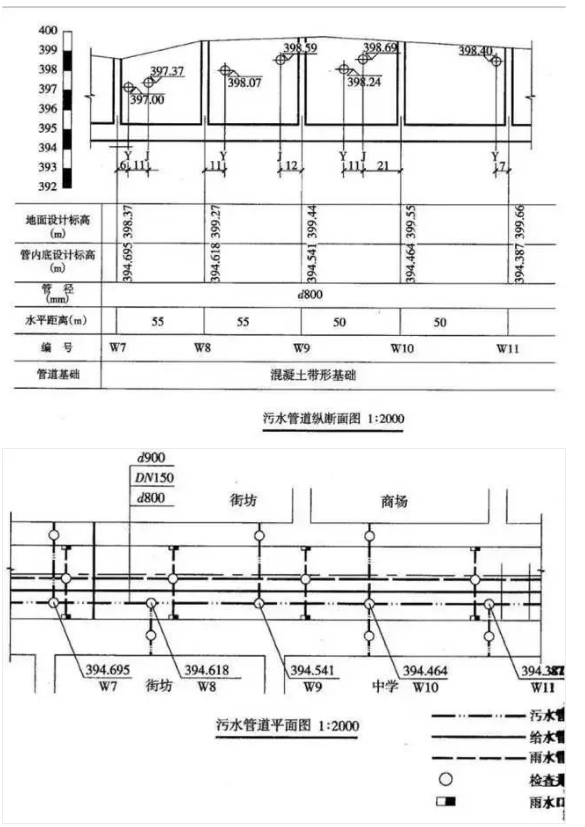

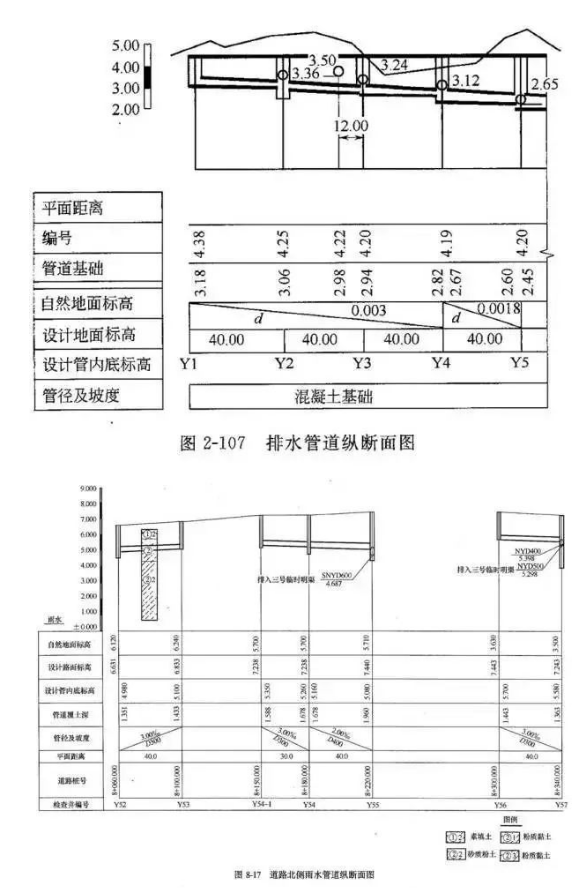

    ?縱斷面圖

    圖示內容表示地面起伏情況,管道敷設深度,管道直徑及坡度,與其他管道交接情況。

    橫向表示長度,豎向表示管徑與標高。

    圖樣部分

    比例:豎向比例常為橫向比例的10倍n線形;粗雙線—管道,粗實線—地面,雙豎線—檢查井。

    支管標注:SYD400—方位、代號、管徑,即表示由南向接入的直徑400mm的雨水管道。

    1649299203(1)

    圖表部分

    編號:檢查井編號。 平面距離:相鄰檢查井的中心距離。

    管徑及坡度:當管徑與坡度不變時,可只標一個。

    管道標高:排水管是指檢查井進,出口管道內底標高。

    設計路面標高:由道路中線設計標高,道路橫坡,檢查井距道路中心線的距離而推算。

    原地面標高:原始自然地面。

    1649299300(1)

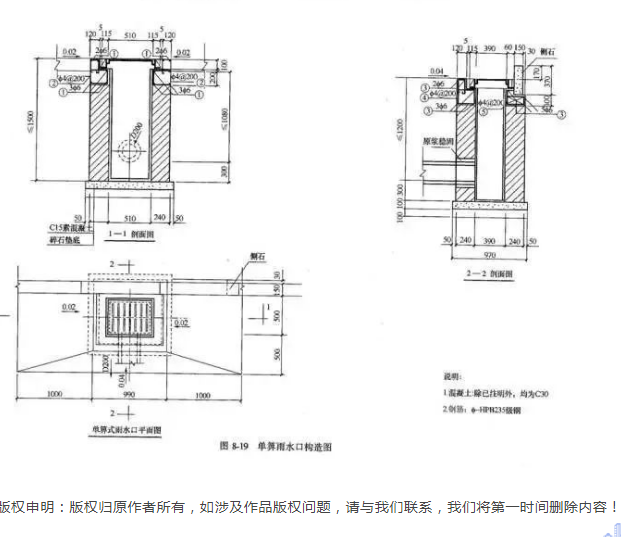

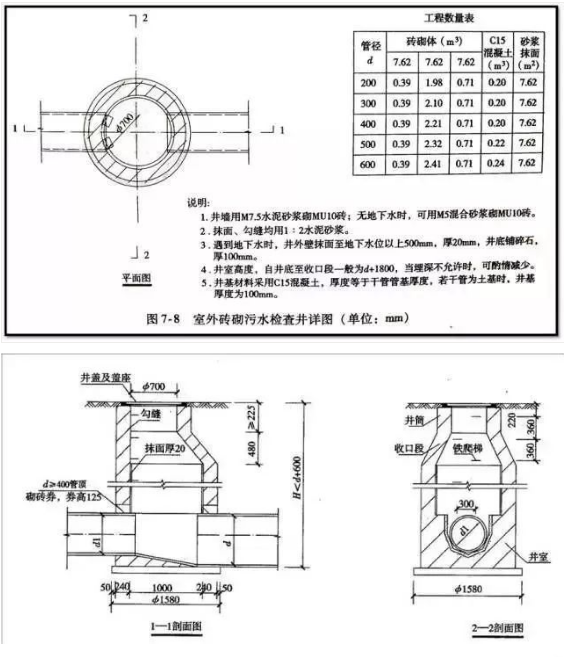

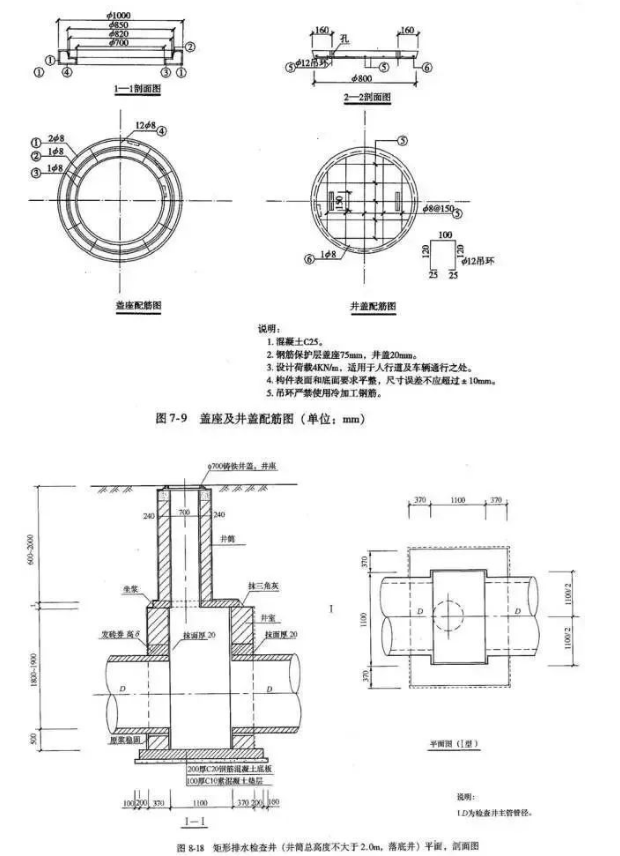

    ?構筑物詳圖


    1649299693


    市政管道工程識圖知識大全,再也不會(huì )分不清~
